¿Qué es una tuerca hidráulica?
puntos de vista : 9559
autor : Mr. Jiang
tiempo de actualizacion : 2021-02-20 15:23:49
Generalmente, las máquinas de corte longitudinal pequeñas de gama baja utilizan tuercas mecánicas para fijar todas las herramientas en el eje de la cortadora, pero la fuerza de presión en dirección axial que produce es muy pequeña y no puede superar la mínima falta de planitud permitida de la cuchilla de corte longitudinal y de la propia herramienta de corte longitudinal. Por lo tanto, las cuchillas de corte longitudinal superior e inferior no están en la posición de trabajo ideal y no pueden formar un sistema de corte rígido. Para resolver este problema, se producen las tuercas hidráulicas.
La tuerca hidráulica es un dispositivo especial utilizado para presionar y bloquear todas las herramientas en los ejes superior e inferior. Su diámetro interior es una tuerca, que se enrosca en la rosca del lado de operación de los ejes superior e inferior. Para una máquina de corte longitudinal con bobinas que avanzan de izquierda a derecha (visto desde el lado de operación), el eje superior tiene una rosca a derechas, y el eje inferior tiene una rosca a izquierdas. Debido a la inercia, con el funcionamiento de la línea de corte, la tuerca hidráulica se aprieta cada vez más en el eje y no se afloja.
Al instalar la tuerca hidráulica en el eje, afloje el tornillo de retención de presión y gírelo manualmente hasta que el anillo de presión contacte con la herramienta, el anillo de presión esté retraído completamente y la tuerca completa ya no se pueda girar. Luego apriete el tornillo de retención de presión y comience a añadir presión de aceite. Hay dos formas de presurizar las tuercas hidráulicas: una es para tuercas hidráulicas pequeñas, que utiliza un tornillo en la carcasa giratoria para empujar un pequeño pistón y presurizar; la otra es para tuercas hidráulicas grandes, que se presurizan con una bomba (consulte la figura 1). Ambas pueden producir una alta presión de aceite de 30 ~ 40MPa. Utilizan principios hidráulicos para transmitir presión y empujar el anillo de presión para bloquear todas las herramientas, incluyendo cuchillas de corte longitudinal, anillos separadores encolados, espaciadores, etc., en la dirección axial para garantizar:
1. La rigidez de todo el sistema de corte.
2. La posición correcta y el juego entre las cuchillas de corte longitudinal superior e inferior.
3. La eliminación de errores acumulativos.
No subestime la presión de la tuerca hidráulica. Si la presión alcanza 30MPa, el diámetro del anillo es de 200mm y el ancho del anillo es de 6mm, su presión axial puede alcanzar 113 KN. Cabe señalar aquí que incluso si las herramientas suministradas por el proveedor tienen la máxima precisión, todavía tienen un error dentro de 0.002mm en planitud, especialmente para anillos delgados, cuya tolerancia de planitud puede alcanzar 0.01~0.02mm. Muchos de estos anillos delgados se colocan en las unidades de corte macho y hembra, lo que afectará gravemente la precisión de las cuchillas de corte longitudinal superior e inferior. Esto requiere una fuerza axial lo suficientemente grande para aplanarlos, de modo que cada herramienta no se desvíe de la posición teórica precisa donde debería estar debido a su error de planitud. Además, debido a la enorme fuerza axial, todo el conjunto de herramientas forma un sistema de corte rígido, de modo que las cuchillas no cederán ni se desviarán cuando estén sometidas a enormes fuerzas de corte, evitando así errores dinámicos de juego.
La Figura 2 muestra la posición de la tuerca hidráulica en el eje. Aunque la tuerca hidráulica es robusta, un mantenimiento necesario es imprescindible. Sobre el mantenimiento y las precauciones de uso, hablaremos en otro artículo.
La tuerca hidráulica es un dispositivo especial utilizado para presionar y bloquear todas las herramientas en los ejes superior e inferior. Su diámetro interior es una tuerca, que se enrosca en la rosca del lado de operación de los ejes superior e inferior. Para una máquina de corte longitudinal con bobinas que avanzan de izquierda a derecha (visto desde el lado de operación), el eje superior tiene una rosca a derechas, y el eje inferior tiene una rosca a izquierdas. Debido a la inercia, con el funcionamiento de la línea de corte, la tuerca hidráulica se aprieta cada vez más en el eje y no se afloja.
Al instalar la tuerca hidráulica en el eje, afloje el tornillo de retención de presión y gírelo manualmente hasta que el anillo de presión contacte con la herramienta, el anillo de presión esté retraído completamente y la tuerca completa ya no se pueda girar. Luego apriete el tornillo de retención de presión y comience a añadir presión de aceite. Hay dos formas de presurizar las tuercas hidráulicas: una es para tuercas hidráulicas pequeñas, que utiliza un tornillo en la carcasa giratoria para empujar un pequeño pistón y presurizar; la otra es para tuercas hidráulicas grandes, que se presurizan con una bomba (consulte la figura 1). Ambas pueden producir una alta presión de aceite de 30 ~ 40MPa. Utilizan principios hidráulicos para transmitir presión y empujar el anillo de presión para bloquear todas las herramientas, incluyendo cuchillas de corte longitudinal, anillos separadores encolados, espaciadores, etc., en la dirección axial para garantizar:
1. La rigidez de todo el sistema de corte.
2. La posición correcta y el juego entre las cuchillas de corte longitudinal superior e inferior.
3. La eliminación de errores acumulativos.
No subestime la presión de la tuerca hidráulica. Si la presión alcanza 30MPa, el diámetro del anillo es de 200mm y el ancho del anillo es de 6mm, su presión axial puede alcanzar 113 KN. Cabe señalar aquí que incluso si las herramientas suministradas por el proveedor tienen la máxima precisión, todavía tienen un error dentro de 0.002mm en planitud, especialmente para anillos delgados, cuya tolerancia de planitud puede alcanzar 0.01~0.02mm. Muchos de estos anillos delgados se colocan en las unidades de corte macho y hembra, lo que afectará gravemente la precisión de las cuchillas de corte longitudinal superior e inferior. Esto requiere una fuerza axial lo suficientemente grande para aplanarlos, de modo que cada herramienta no se desvíe de la posición teórica precisa donde debería estar debido a su error de planitud. Además, debido a la enorme fuerza axial, todo el conjunto de herramientas forma un sistema de corte rígido, de modo que las cuchillas no cederán ni se desviarán cuando estén sometidas a enormes fuerzas de corte, evitando así errores dinámicos de juego.
La Figura 2 muestra la posición de la tuerca hidráulica en el eje. Aunque la tuerca hidráulica es robusta, un mantenimiento necesario es imprescindible. Sobre el mantenimiento y las precauciones de uso, hablaremos en otro artículo.
Fig. 1 Tuerca Hidráulica y Bomba de Aceite para Cortadora

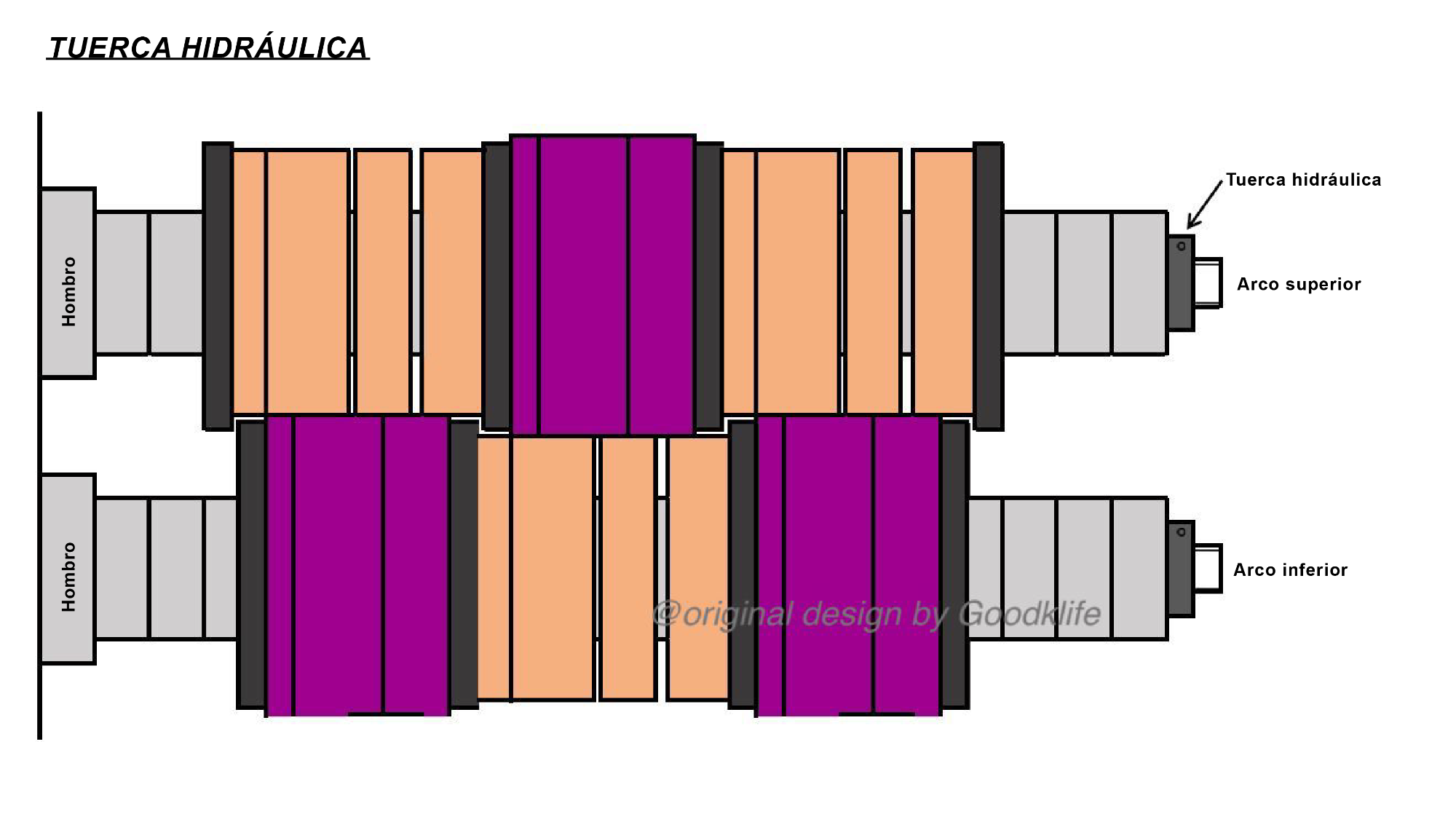

Fig. 2 Tuerca Hidráulica en el Eje
