¿Cuál es la diferencia entre el principio de corte de las cizallas de disco y las cizallas para láminas gruesas?
puntos de vista : 30784
autor : Mr. Jiang
tiempo de actualizacion : 2022-04-14 15:20:59
Las cizallas de discos y las cizallas para lámina gruesa son fundamentalmente diferentes en principio, además de la gran diferencia en el espesor. Como su nombre indica, la cizalla para lámina gruesa sirve para cortar lámina más gruesa (lo más grueso sigue siendo la lámina), y el espesor de la lámina de aluminio o la lámina de cobre es de aproximadamente 0.02 a 0.1 mm. Este tipo de corte se origina completamente del corte longitudinal en rebobinadoras de papel o cizallas longitudinales. Su cuchilla superior es un cuchillo en forma de disco con un centro ligeramente cóncavo que forma un ángulo de corte, y la cuchilla inferior es una cuchilla inferior cilíndrica cóncava con un ángulo de corte mayor. Bajo la acción de un resorte o un pequeño cilindro de aire, cuando la cuchilla superior en forma de disco se presiona contra el plano de la cuchilla inferior cilíndrica, se forma una unidad de cizallamiento. Este corte tiene dos características:
1. No hay holgura horizontal entre las cuchillas superior e inferior, pero hay presión lateral.
2. Durante el proceso de cizallamiento, la chapa no tiene ningún apoyo, de modo que la fuerza de cizallamiento y el momento de cizallamiento de las cuchillas superior e inferior no pueden equilibrarse, lo que provoca daños en el borde de la tira.
Estas dos características no tendrán ningún efecto en la hoja de papel, porque la hoja de papel básicamente no tiene rigidez, pero sí tendrá un efecto en la lámina metálica gruesa. Por lo tanto, para algunas empresas cuyo espesor de corte está en el área de transición de 0.05 a 0.1 mm, las cizallas tradicionales para lámina gruesa se transforman gradualmente en cizallas de discos. En comparación con las cizallas para lámina gruesa, las cizallas de discos operan de una manera completamente diferente.
1. No hay holgura horizontal entre las cuchillas superior e inferior, pero hay presión lateral.
2. Durante el proceso de cizallamiento, la chapa no tiene ningún apoyo, de modo que la fuerza de cizallamiento y el momento de cizallamiento de las cuchillas superior e inferior no pueden equilibrarse, lo que provoca daños en el borde de la tira.
Estas dos características no tendrán ningún efecto en la hoja de papel, porque la hoja de papel básicamente no tiene rigidez, pero sí tendrá un efecto en la lámina metálica gruesa. Por lo tanto, para algunas empresas cuyo espesor de corte está en el área de transición de 0.05 a 0.1 mm, las cizallas tradicionales para lámina gruesa se transforman gradualmente en cizallas de discos. En comparación con las cizallas para lámina gruesa, las cizallas de discos operan de una manera completamente diferente.
1. Las cuchillas de corte longitudinal circulares superior e inferior no tienen ángulo posterior ni presión lateral, pero hay una holgura horizontal entre ellas para acomodar la ligera deformación del borde durante el corte.
2. Los lados superior e inferior de la chapa están básicamente apoyados por anillos separadores de goma, que equilibran la fuerza de cizallamiento y el momento de cizallamiento generados por las cuchillas superior e inferior durante el cizallamiento, y evitan una gran deformación de la chapa.

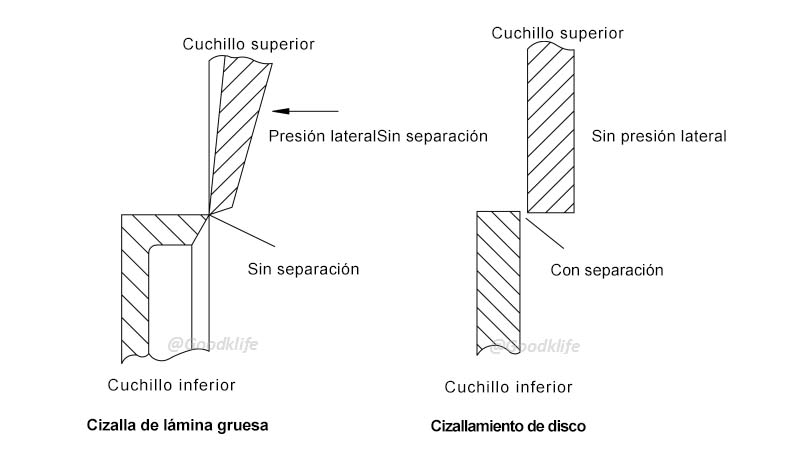

La Figura 1 es un diagrama esquemático de los dos métodos de corte.
Figura 1 Diferencia principal entre las cizallas para lámina gruesa y las cizallas de discos en el principio de corte
