¿Cómo elegir la tuerca hidráulica para una línea de corte de alta precisión? ¿Cuál es la diferencia entre un asiento flotante y una tuerca hidráulica?
puntos de vista : 9337
autor : Mr. Jiang
tiempo de actualizacion : 2020-03-12 20:17:00
Para las líneas de corte longitudinal modernas, la precisión de las herramientas de corte es muy importante. Aunque todas las herramientas se fabrican con un alto nivel de precisión, el error acumulativo no se puede evitar absolutamente, especialmente para líneas de corte con ejes largos. En esta situación, si todavía utilizamos una tuerca mecánica, la presión no es suficiente. En este artículo, hablaremos principalmente sobre la diferencia entre el Asiento Flotante y la Tuerca Hidráulica. Para más información sobre la Tuerca Hidráulica, puede consultar otro artículo.
Asiento Flotante
El DI (Diámetro Interior) del Asiento Flotante es el mismo que el DI de la Cuchilla de Corte, los Anillos Separadores Encolados (BSR) y los Espaciadores. Si hay una chaveta en el eje, el Asiento Flotante también debe tener una chavetera. Consulte la figura 1; el Asiento Flotante generalmente se instala en la sección posterior del eje, seguido de uno o dos espaciadores gruesos. Después del espaciador grueso, se debe instalar una tuerca mecánica. La mayoría de los Asientos Flotantes tienen un rango de sujeción de 1-2 mm. Con un diseño especial, también puede obtener un rango de sujeción de alrededor de 4 mm. Por el mecanismo de funcionamiento del Asiento Flotante, inevitablemente trae los siguientes problemas.
1. Como parte de los espaciadores, el Asiento Flotante no es tan preciso como las otras herramientas de corte. Por lo tanto, inevitablemente aporta algunos efectos negativos a los errores acumulativos.
2. En el extremo de los ejes, hay una tuerca mecánica que se instala con un martillo. Dicha operación no es buena para piezas precisas, como los cojinetes.
3. Con el funcionamiento de la máquina de corte, la tuerca mecánica comenzará lentamente a aflojarse. La resistencia de toda la cabeza de corte no será suficiente. Y el juego no puede garantizarse porque los espaciadores delgados con mala planitud no pueden ser aplanados.
Tuerca Hidráulica
La Tuerca Hidráulica se instala en el extremo del eje, igual que en la figura 2. Esto significa que todo el eje está cubierto únicamente por herramientas de corte de alta precisión. Los errores acumulativos estarán en el nivel más bajo. A diferencia del Asiento Flotante, la Tuerca Hidráulica tiene un DI roscado y la dirección de esta rosca es opuesta a la dirección de rotación del eje. Con la línea de corte en funcionamiento, la Tuerca Hidráulica se apretará más. Al mismo tiempo, el DI roscado de la Tuerca Hidráulica también creará presión cuando presurizamos la tuerca, lo que también puede asegurar que la tuerca hidráulica no se afloje.
En términos generales, sin importar la conveniencia de operación o el efecto de uso, la Tuerca Hidráulica es mucho mejor que el Asiento Flotante.
Asiento Flotante
El DI (Diámetro Interior) del Asiento Flotante es el mismo que el DI de la Cuchilla de Corte, los Anillos Separadores Encolados (BSR) y los Espaciadores. Si hay una chaveta en el eje, el Asiento Flotante también debe tener una chavetera. Consulte la figura 1; el Asiento Flotante generalmente se instala en la sección posterior del eje, seguido de uno o dos espaciadores gruesos. Después del espaciador grueso, se debe instalar una tuerca mecánica. La mayoría de los Asientos Flotantes tienen un rango de sujeción de 1-2 mm. Con un diseño especial, también puede obtener un rango de sujeción de alrededor de 4 mm. Por el mecanismo de funcionamiento del Asiento Flotante, inevitablemente trae los siguientes problemas.
1. Como parte de los espaciadores, el Asiento Flotante no es tan preciso como las otras herramientas de corte. Por lo tanto, inevitablemente aporta algunos efectos negativos a los errores acumulativos.
2. En el extremo de los ejes, hay una tuerca mecánica que se instala con un martillo. Dicha operación no es buena para piezas precisas, como los cojinetes.
3. Con el funcionamiento de la máquina de corte, la tuerca mecánica comenzará lentamente a aflojarse. La resistencia de toda la cabeza de corte no será suficiente. Y el juego no puede garantizarse porque los espaciadores delgados con mala planitud no pueden ser aplanados.
Tuerca Hidráulica
La Tuerca Hidráulica se instala en el extremo del eje, igual que en la figura 2. Esto significa que todo el eje está cubierto únicamente por herramientas de corte de alta precisión. Los errores acumulativos estarán en el nivel más bajo. A diferencia del Asiento Flotante, la Tuerca Hidráulica tiene un DI roscado y la dirección de esta rosca es opuesta a la dirección de rotación del eje. Con la línea de corte en funcionamiento, la Tuerca Hidráulica se apretará más. Al mismo tiempo, el DI roscado de la Tuerca Hidráulica también creará presión cuando presurizamos la tuerca, lo que también puede asegurar que la tuerca hidráulica no se afloje.
En términos generales, sin importar la conveniencia de operación o el efecto de uso, la Tuerca Hidráulica es mucho mejor que el Asiento Flotante.

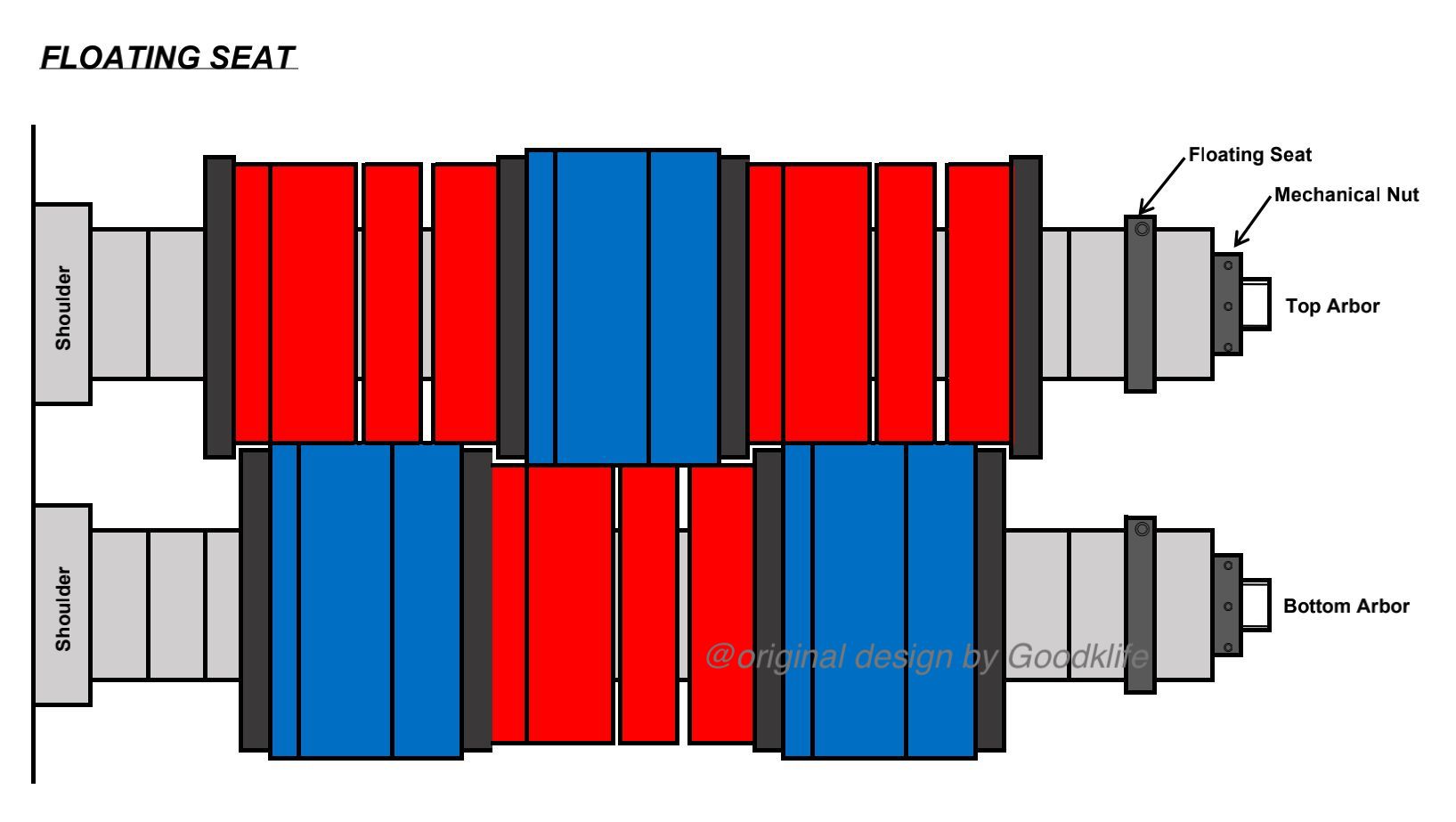

Fig. 1 Asiento Flotante

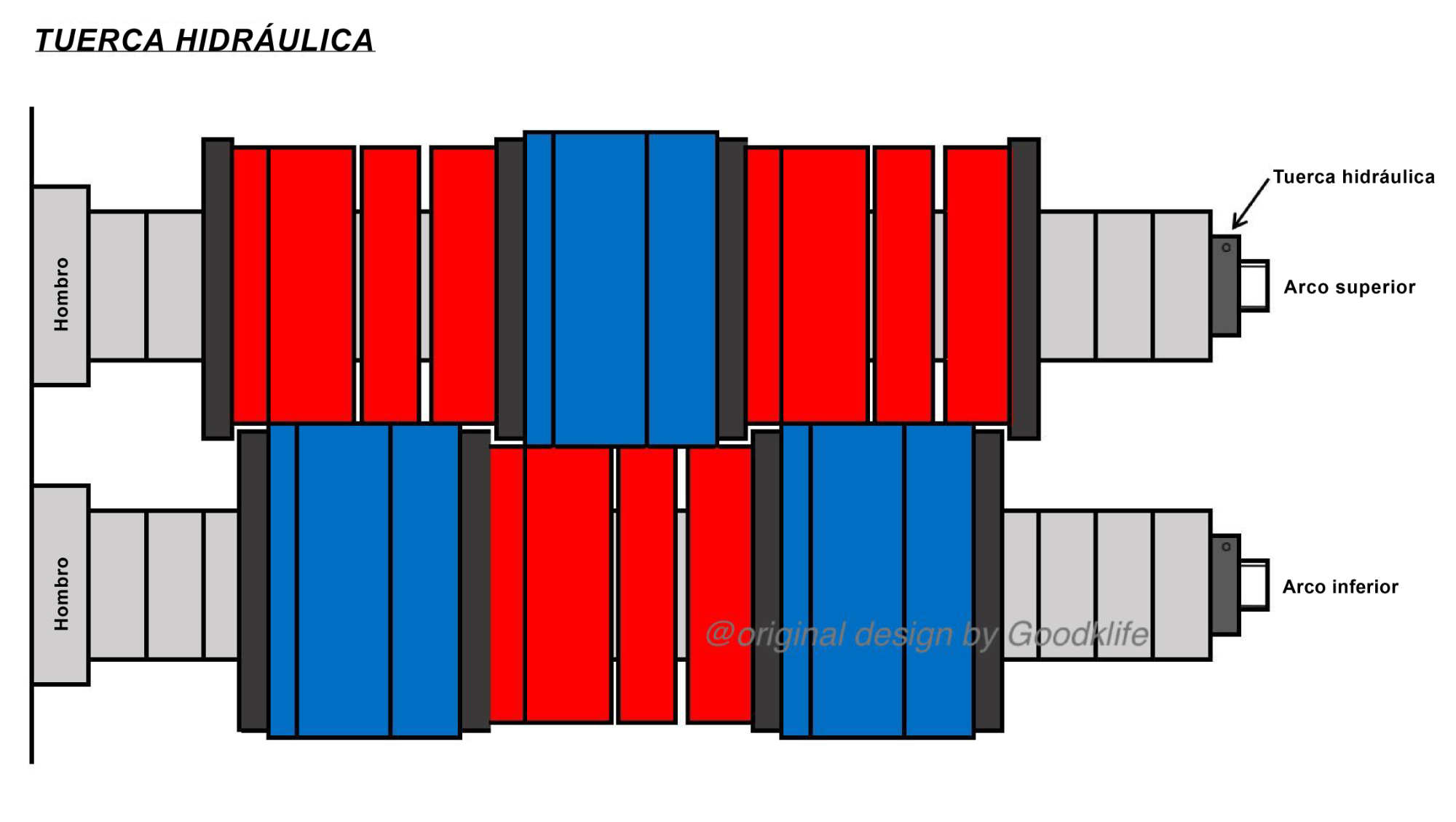

Fig. 2 Tuerca Hidráulica
